产品介绍
液压快换接头连接器插拔泄漏测试仪
一、仪器介绍
本仪器适用于阴、阳接头,成套接头,接头断开时带有和不带有密封装置的接头,以及直线运动和(或)旋转运动接通和断开管路的接头。测试快速接头的插拔的泄漏量测试。
二、执行标准
标准号 | 标准名称 |
GB/T 5861-2003 IS0 7241-2:2000 | 液压快换接头 试验方法 |
三、技术参数
参数项 | 规格 |
控制系统 | PLC |
操作界面 | 彩色7寸触摸屏，中英文切换 |
测试项目 | 插拔泄漏测试 |
压力传感器 | 0~600Kpa 精度：±0.5%FS |
液位传感器 | 0~500mm 精度±0.5%FS |
精密调压阀 | 0~0.8Mpa |
蠕动泵有刷电机款 | 30-185ml/min含电源 |
储气罐 | 2L,不锈钢制造 |
气源自备 | 25L 0.6Mpa~0.8mpa 洁净压缩空气或空压机 |
电源 | AC 220V 50Hz |
外形尺寸 | 约480*410*900mm |
四、测试方法

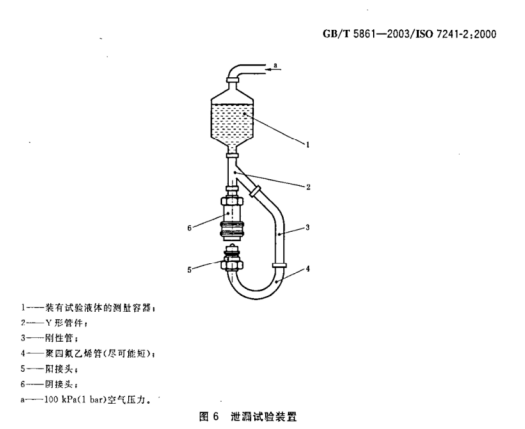

1按图示将接头总成装入试验装置中,保持测试的液体压力。记录量筒的液面高度。
2连接和断开接头总成。每次断开后使泄漏液体从接头总成中排出。每次连接后轻轻敲打接头总成以清除其内部全部气泡。
3 重复进行2规定的步骤,直到简液而下降到至少10个刻度。记录量简液面高度。
4用1记录的液面高度减去3记录的液面高度,再除以连接、断开循环次数,即为每次连接、断开循环的泄漏量。
5在试验报告中记录每次连接、断开循环的泄漏量(以ml计)
五、标配物品及用途
名称 | 数量 | 用途 | 参考图 |
主机 | 1台 | 设备整机发货，无需安装 |
|
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法及维护保养等 | / |
电子版操作视频 | 1份 | 指导操作流程，学更方便 | / |
合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 设备出厂标识 | / |
六、使用注意事项
安全防护 | 操作人员必须经过培训，严禁身体部位伸入危险区域，突发状况立即断电。 |
开机前检查 | 开机前必须全面检查：确认电气系统、机械部件无松动损坏。 |
校准维护 | 传感器进行周期性校准。 |
仪器维护 | 清理设备内部残留介质与杂物，保持设备清洁干燥，避免腐蚀部件。 |
七、质保售后
安装调试 | 公司可在买方准备好设备需外部条件(如水，电，气等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
保修 | 设备保修期为1年，易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
维修反应时间 | 卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在短的时间内尽快排除故障。 |
终身服务 | 卖方在该设备的使用期间，可无偿、无限期地提供该设备的技术支持。 |
八、其它仪器完整资料可咨询销售
标准号 | 仪器名称 |
|
GB/T 5861-2003 IS0 7241-2:2000 | 全自动液压快换接头连接器插拔泄漏测试仪-高压款
|  |
