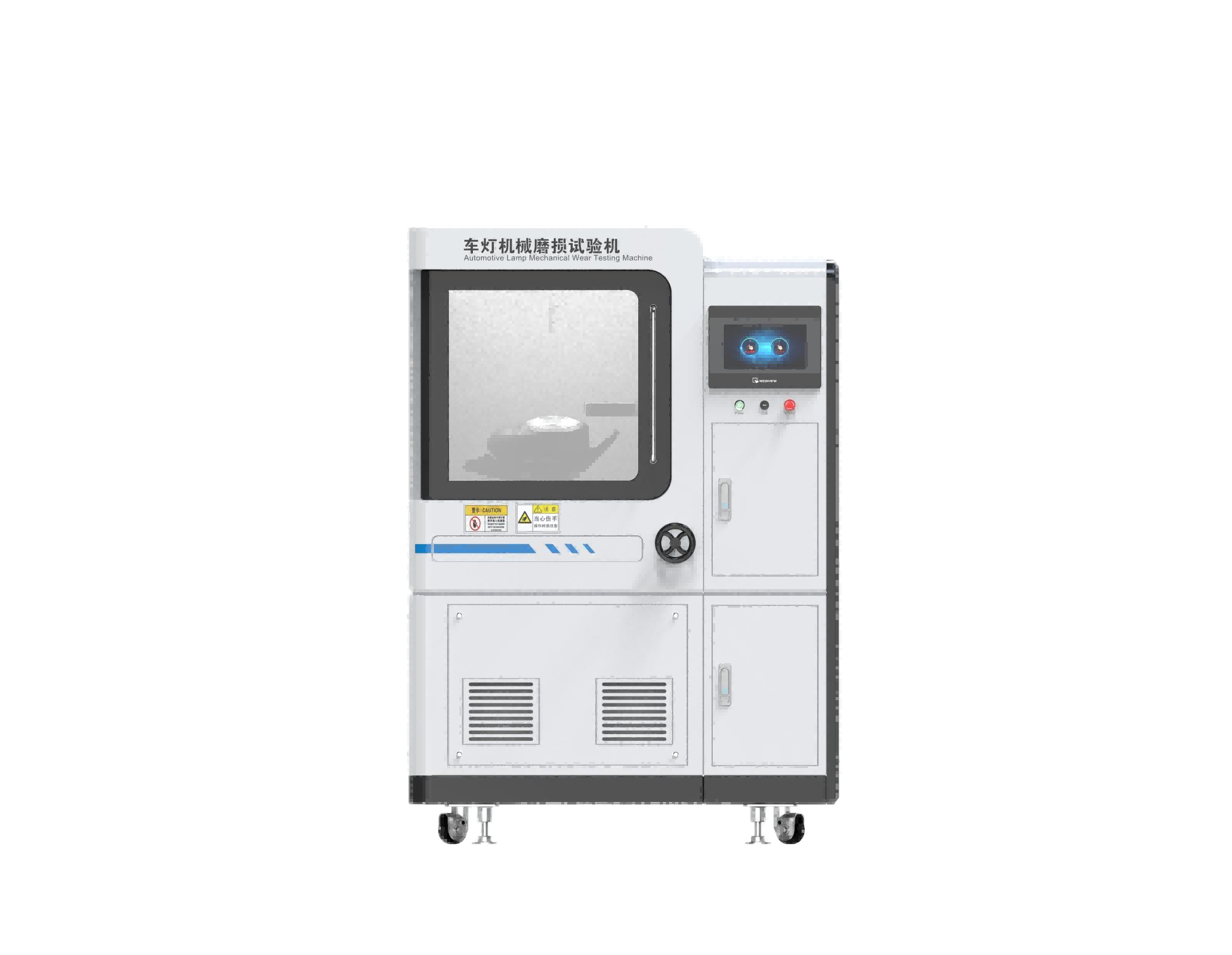

汽车前大灯机械磨损试验机、车灯机械磨损试验机
一、产品介绍
喷砂试验箱是用干汽车用灯丝灯泡前昭灯的喷砂式机械磨损试验。
优点 | 集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，测试稳定，数据安全可靠 |
核心竞争力 | 操作简单方便，设备故障率低，使用检测元件，整机操作顺畅，误差小，使用年限长 |
数据显示 | 1.实时显示当前数据 2.自动测试无需人工值守，测试结束停止、警报 3.内置大容量存储器，可存储不少于1000组测试数据 |
结构特点 | 通电即可使用，简单快捷实用 |
二、满足标准
标准号 | 名称 |
GB4599-2024附录K
| 汽车道路照明装置及系统 |
三、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 7寸彩色触摸屏，支持中英文菜单切换 |
操作方式 | 全触控操作，可设置、调用、修改测试程序 |
喷枪气嘴直径 | 采用进口美国CSIØ1.3mm |
不锈钢喷嘴直径 | Ø3.2mm |
喷嘴压力流量指标 | 0.6(+0.05/0)MPa时，流量0.24±0.02L/min |
喷射区域直径 | 距离喷嘴380mm士10mm处为中170mm士50mm |
喷砂介质 | 氧化铝、玻璃丸、石英砂等多种材质，颗粒度介于 0~0.2mm。其配比为每升水含硅砂 25g |
可视窗口 | 钢化玻璃可见度90% |
内箱密封 | 采购双层密封圈 |
照明灯 | 内置三色照明筒灯设置 |
夹具 | 采用304不锈钢材料制作，喷嘴距工作台平面的距离可调，调整范围为0~800mm，以满足不同高度的试件试验要求，可实现全自动调整高度 |
喷砂操作方式 | 喷枪、工作台实现全自动高速运动模式移动，人工装卸工件；喷枪移动装置为无杆气缸 |
试验台面尺寸 | 根据客户需求设计 |
压力 | 0.6MPa(可调)，精度±0.5%FS |
气源要求 | 压力 0.4MPa以上，供气量不小于 0.7m3/min用户自备 |
电源 | AC220V 50HZ |
四、计量要求以及测试项介绍
标准号 | 建议计量内容 | 建议计量点 |
GB 14166-2024 | 压力传感器0.6Mpa 精度±0.5%FS | 建议计量点喷射距离380±10mm 0.5MPa、0.7MPa 下流量对比 |
测试项 | ||
GB 14166-2024附录K | 用干汽车用灯丝灯泡前昭灯的喷砂式机械磨损试验 | |
五、标配物品以及用途
名称 | 数量 | 用途 | 参考图 |
主机 | 1台 | 设备整机发货，无需安装，通电通气即可使用 |
|
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法以及保养等注意事项 | / |
操作视频电子版 | 1份 | 手把手指导操作流程，学更方便 | / |
合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 记录设备整体信息 | / |
六、应用场景与行业需求
使用单位 | 产品性能 |
车灯零部件生产企业 | 出厂前的性能验证，确保符合标准 |
整车主机厂 | 用于新车灯具开发验证、来料抽检、整车可靠性及售后大灯品质对比 |
第三方检测机构 | 用于产品，提供合规报告 |
高校科研 | 适配 LED、激光曲面大灯复杂涂层严苛耐磨验证，满足高端车灯长寿命、高透光使用要求 |
七、使用注意事项
试样准备 | 测试前检查安全带锁扣无裂纹、变形、破损缺陷，工装夹持时保证锁扣与疲劳加载机构同轴对位 |
校准维护 | 定期校准拉力传感器、往复行程计数模块、驱动伺服系统，消除力值、行程、循环次数数据漂移误差 |
八、质保售后
安装调试 | 公司可在买方准备好设备需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
保修 | 设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
维修反应时间 | 卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在短的时间内尽快排除故障 |
终身服务 | 卖方在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。 |
