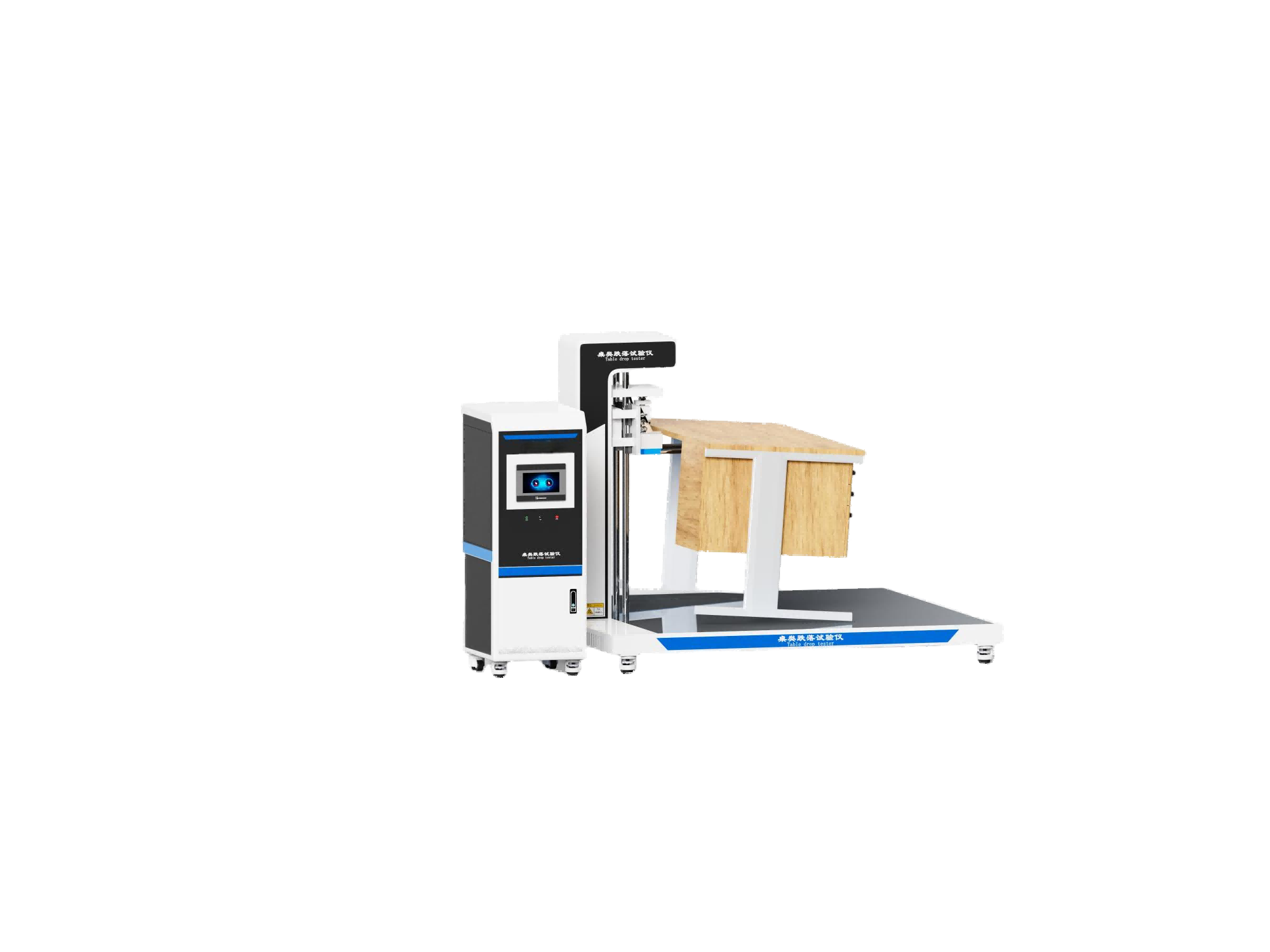

桌类跌落试验仪

产品介绍

桌类跌落试验仪

‌一、核心功能与适用范围‌

1. 试验目的

评估桌类家具在模拟跌落冲击下的结构稳定性、连接件强度及耐久性，确保其在实际使用中抵抗意外跌落的能力，保障安全性和功能性。

2. 适用范围

适用于家用、办公用及公共场使用的固定式、折叠式或可移动式桌类家具，包括不同材质和结构类型。

3. 试验设备

跌落试验机：

跌落高度可调范围：300mm~1500mm，根据产品重量分级设定如≤10kg设300mm，10~20kg设500mm，>20kg设800mm。

跌落面材质：混凝土或钢制刚性平面，表面平整度≤2mm/m²，确保冲击均匀性。

释放机构：电磁控制或气动释放，实现试样自由跌落无旋转，避免人为干扰。

数据采集系统：加速度传感器量程≥50g，精度±5%、高速摄像机帧率≥1000fps，记录冲击动态和结构响应。

辅助工具：水平仪精度±0.5°、钢卷尺精度±1mm、扭矩扳手精度±3%。

4. 试样准备

数量：每类产品至少3个试样，确保代表性。

状态调节：试样在温度23±2℃、相对湿度50±5%环境中预处理24小时，消除环境因素影响。

载荷模拟：按标准要求施加静态载荷如办公桌加载50kg，餐桌加载30kg，抽屉或柜门放置5kg配重模拟使用状态。

‌二、关键参数

三、测试步骤与说明‌

‌定位试样‌：将加载后的试样置于跌落面中心，确保水平度≤1°。

‌选择跌落点‌：

‌角跌落‌：试样对角线交点。

‌棱跌落‌：长边中点。

‌面跌落‌：桌面几何中心。

‌释放试样‌：通过电磁或气动机构实现自由跌落，记录冲击瞬间数据。

‌检查与记录‌：

目视检查结构变形、连接件松动、涂层脱落等。

功能测试：抽屉滑轨、折叠机构等是否正常运作。

‌重复试验‌：按方向顺序完成9次跌落，累计损坏情况。

‌7. 合格判定‌

‌结构完整性‌：无断裂、性变形或连接件脱落。

‌功能保持‌：抽屉、门等部件可正常开合，折叠机构无卡滞。

‌安全性‌：无尖锐边缘或碎片产生。

‌8. 数据记录与报告‌

‌必填项‌：跌落高度、方向、次数、试样状态、损坏模式。

‌可选项‌：冲击加速度曲线、高速视频截图、扭矩变化数据。

‌9. 注意事项‌

试验前需校准设备，确保跌落高度误差≤±5mm。

多试样试验时，需间隔10分钟以避免设备过热。

特殊结构如玻璃桌面需增加防护措施，防止碎片飞溅。

‌三、执行标准与适用场景‌

符合标准：

严格遵循GB/T 10357.1-2024；

‌典型应用‌：

生产线批量质检；第三方实验室。

配置清单

主机1台；

测试软件1套；

说明书1份

合格证1份

保修卡1份

签收单1份

铭牌1块

电源线1根

扳手1套

宣传册若干
