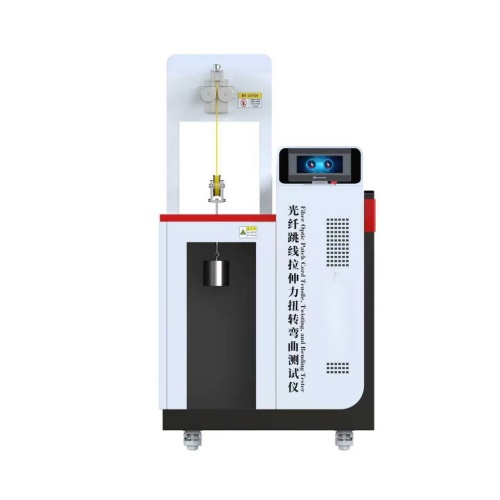

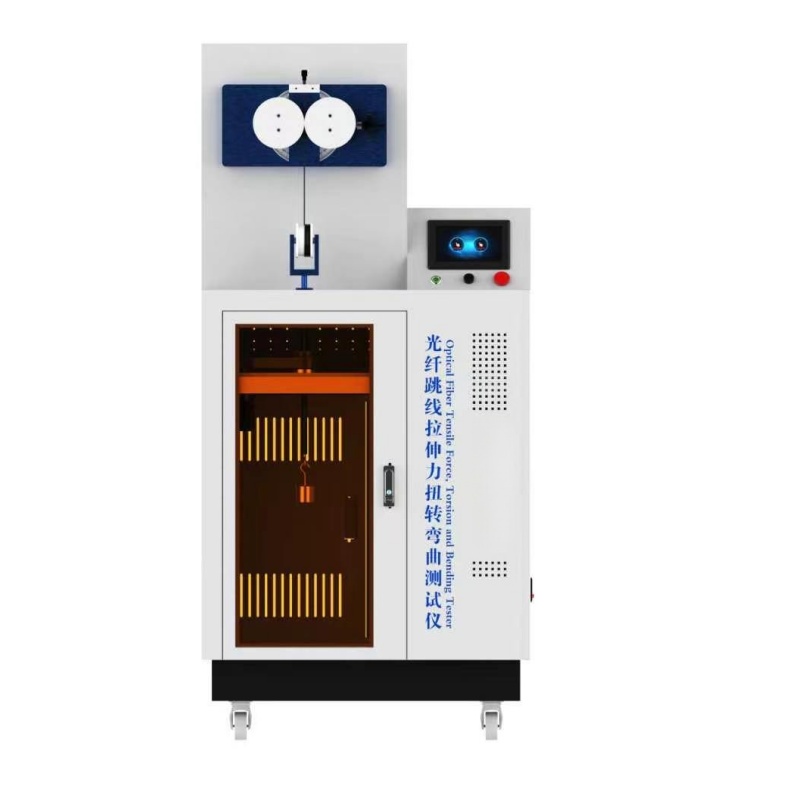

光纤跳线拉伸力扭转弯曲测试仪
一、描述
光纤机械性能试验机用于测试光纤连接器弯曲、扭曲、抗拉力、尾部拉伸试验。光纤机械性能试验机采用触摸屏控制且显示，一机多用，实现光纤多功能测试。
二、关键性能参数
项目 | 参数要求 |
控制系统 | 工业级PLC |
操作界面 | 彩色7寸触摸屏，中英文切换 |
测试角度 | -150~+150度 |
弯曲半径 | 2.5cm |
绞盘直径 | 7.5cm |
工位 | 1工位其余工位可选 |
测试臂与绞盘距离: | 220-280mm |
测试负荷 | 0.9kg |
试验次数 | 0-99999999次可调 |
扭曲试验: | 旋转圈数:0-99999999圈(可调) 、光缆型圈数测试模式:顺时针2.5圈、逆时针5圈光纤型圈数测试模式:顺时针1.5圈、逆时针3圈负荷:0.5kg(0.25mm裸光纤型)/0.75kg(0.9mm紧套光纤型)/1.35kg光缆型、蝶形光缆) |
抗拉力试验 | 0°直拉负荷:4.5kg、6.8kg 90°侧拉负荷:1.5kg、2.3kg、3.4kg |
尾部拉伸试验: | 角度顺序:0~90°~135°测试负荷0.25kg、0.5kg、0.7kg、1.5kg、2.0g |
打印 | 微型打印机 |
三、执行标准
严格遵循YY0758-2021、YDT2152、 YDT 1272.3
四，应用领域
光通信行业：用于光缆出厂前的全项机械性能检测，如拉伸、压扁、反复弯曲等
航空航天与科技：测试、导弹、卫星等装备中光纤传感系统的抗冲击与振动能力，支持高速撞击动态测量等技术研究。
建筑与基础设施：评估用于桥梁、隧道、智能楼宇中的光纤传感器在长期负载与环境变化下的耐久性，支撑结构健康监测系统建设。
科研与教育机构：高校和实验室利用该设备开展光纤材料的力学行为研究，推动光通信技术迭代。
电线电缆与新材料产业：扩展用于钢丝绳、吊装带、复合材料等产品的拉伸、剥离、疲劳测试，满足多领域质量控制需求。
五，配置清单
主机1台；
说明书1份
合格证1份
保修卡1份
签收单1份
铭牌1块
电源线1根
扳手1套
宣传册若干
