产品介绍

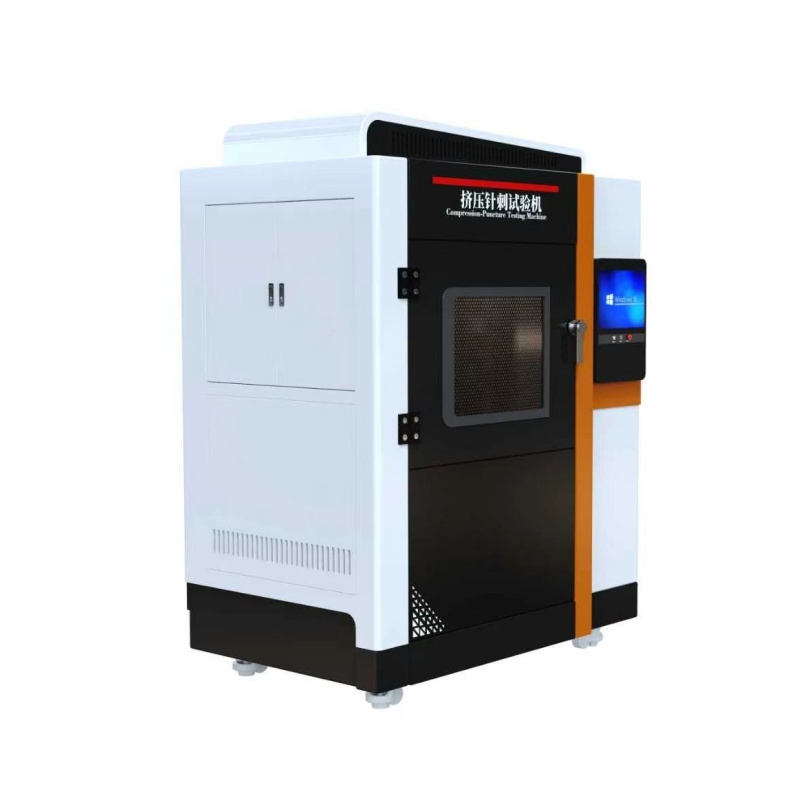

挤压针刺试验机
一、设备介绍
用于锂电池挤压、针刺安全测试,满足多项国内外电池安全标准,模拟电池受挤压、钢针穿刺工况,评价锂电池安全性能。
二、工作原理
设备采用电动伺服传动系统提供驱动力,可完成锂电池挤压、针刺两类安全试验。将锂电池试样放置于防爆试验腔内部工装工位,伺服机构带动挤压压板或者针刺钢针向下运动对电池试样施加载荷;设备同步采集力值、位移、电池电压、电池温度信号,结合四种停机逻辑完成试验。
三、关键性能参数
项目 | 参数要求 |
控制系统 | 工业级PLC |
操作界面 | 10寸工业电脑,支持中英文菜单切换 |
挤压针刺力 | 100kN |
力值控制精度 | ≤±1%FS,压力显示精度±1kg |
针刺速度 | 0.1~30mm/s 无级可调 |
挤压速度 | 0~20mm可调 |
针刺速度控制精度 | ±0.02mm/s |
针刺位置控制精度 | ±0.02mm |
挤压有效行程 | ≥470mm |
电压采集范围 | 0~80V采集精度±0.01%FS±5dgt,电压分辨率1mV |
电压采集通道 | ≥1个 |
温度采集范围 | -40~1000℃K型热电偶 |
温度分辨率 | 0.1℃ |
钢针直径 | d5,针尖角度45°,长度420 mm |
使用单通道时温度采集速度 | 1s/次 |
使用单通道时电压采集速度 | 100ms   |
动态像素500万 | |
温度采集精度 | ≤±1℃ |
有泄爆窗和防爆链条 | |
挤压头形式 | R75, L480 |
安全保护 | 配备过载保护、急停按钮 |
电源 | 单相AC220V 功率1.5KW |

四、执行标准
符合 GJB2374A-2013、GB43854、GBT36672-2026待发行、SJ20941、IEC62660-2、SAEJ2464、GBT38031-2025、 UL2054
五、配置清单
主机1台;
说明书1份
合格证1份
保修卡1份
签收单1份
铭牌1块
电源线1根
扳手1套
宣传册若干
