产品介绍

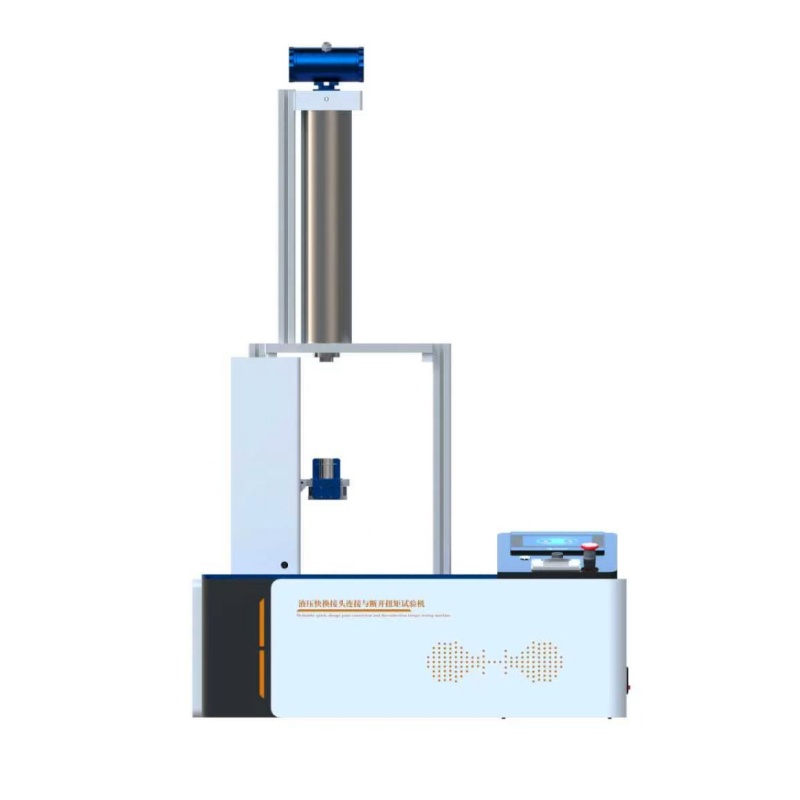

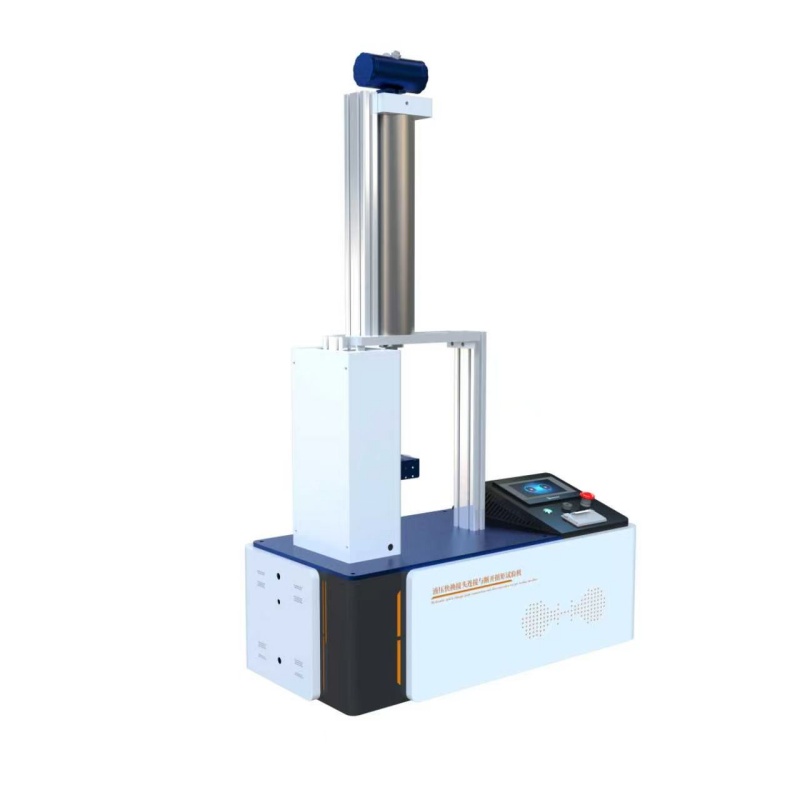

液压快换接头连接与断开扭矩试验机
一、用途
本设备依据 GB/T 7939.2-2024ISO 18869:2017第 7 章连接扭矩、第 8 章断开扭矩试验要求开发,主要用于 ZQD-50 这类液冷液压快换接头的操作扭矩性能检测。
设备可在无压及设定带压工况下,完成接头手柄开关、阀门耦合 / 解耦、主体终止旋转等多工况扭矩测试;采集并记录旋转过程的峰值扭矩,自动计算试验结果,用于验证快换接头操作力矩是否满足设计及验收指标,评估阀门操作手感、锁紧机构反馈性能,适用于液冷快换接头研发试样检测、出厂检验、第三方型式检验。
二、执行标准:
GB/T 7939.2-2024/IS0 18869:2017   液压传动连接 试验方法第2部分:快换接头
三、技术参数
模块 | 技术说明 |
控制系统 | PLC控制系统 |
操作界面 | 彩色10寸工业电脑,中、英文语言切换 |
扭矩传感器 | 0~20 N・m;精度 ±0.5% FS |
扭矩采集采样频率 | ≥1000Hz,可捕捉旋转峰值扭矩 |
旋转驱动单元 | 伺服电机,旋转速度 0.1~10°/s 连续可调,支持匀速旋转耦合 / 解耦、手柄开关动作 |
压力传感器 | 0~1.2 MPa  精度±0.5%FS |
介质适配 | 支持 PG25 测试流体,配置耐腐蚀管路与密封件 |
0psi0bar | 手柄开 / 关扭矩测试 |
10.34bar150psi | 手柄开 / 关扭矩测试带压工况 |
0psi | 阀门耦合 / 解耦旋转扭矩 |
0psi | 接头相对主体终止旋转扭矩;断开扭矩测试 |
阀门耦合 / 解耦、手柄开关扭矩:<5 N・m 相对主体终止旋转扭矩:<3 N・m | |
安全防护 | 急停按钮 |
电源 | AC220V,50Hz |
三、配置清单
主机1台;
说明书1份
合格证1份
保修卡1份
签收单1份
铭牌1块
电源线1根
扳手1套
